Quelles sont les caractéristiques de dilatation thermique des barres omnibus en cuivre ?

Salut! En tant que fournisseur de jeux de barres en cuivre, on me pose souvent des questions sur les caractéristiques de dilatation thermique de ces composants électriques astucieux. Alors, plongeons-nous directement dans le vif du sujet et explorons ce qui fait que les barres omnibus en cuivre se dilatent et se contractent lorsque la température change.

Qu’est-ce que la dilatation thermique ?

Tout d’abord, comprenons ce qu’est la dilatation thermique. En termes simples, il s'agit de la tendance de la matière à changer de forme, de surface et de volume en réponse à un changement de température. Lorsqu’un matériau devient plus chaud, ses molécules se déplacent plus rapidement et se dispersent, provoquant une expansion du matériau. A l’inverse, lorsqu’il refroidit, les molécules ralentissent et se rapprochent, entraînant une contraction.

Pourquoi la dilatation thermique est-elle importante pour les barres omnibus en cuivre ?

Dans les systèmes électriques, les barres omnibus en cuivre sont utilisées pour conduire l’électricité entre différents composants. On les trouve souvent dans les appareillages de commutation, les transformateurs et les panneaux de distribution électrique. Désormais, lorsque le courant traverse une barre omnibus en cuivre, il génère de la chaleur en raison de la résistance électrique du cuivre. Cette chaleur provoque la dilatation du jeu de barres. Si l’expansion n’est pas correctement prise en compte, elle peut entraîner de nombreux problèmes.

Par exemple, si une barre omnibus en cuivre est fixée de manière rigide et qu’elle se dilate considérablement sous l’effet de la chaleur, elle peut créer des contraintes mécaniques. Cette contrainte peut provoquer la flexion, la fissuration ou même la rupture des connexions avec d'autres composants. Au fil du temps, ces problèmes peuvent entraîner un mauvais contact électrique, une résistance accrue et même une surchauffe – une réaction en chaîne qui peut finalement entraîner des pannes du système ou des incendies électriques. Ainsi, comprendre les caractéristiques de dilatation thermique des jeux de barres en cuivre est crucial pour concevoir des systèmes électriques sûrs et fiables.

Coefficient de dilatation thermique du cuivre

La dilatation thermique d'un matériau est quantifiée par son coefficient de dilatation thermique (CTE). Pour le cuivre, le coefficient linéaire de dilatation thermique est d'environ 16,5 x 10^-6 par degré Celsius (ou 9,2 x 10^-6 par degré Fahrenheit). Qu'est-ce que cela signifie? Eh bien, cela nous dit que pour chaque degré Celsius d’augmentation de la température, une barre omnibus en cuivre s’étendra d’environ 16,5 millionièmes de sa longueur d’origine.

Disons que vous disposez d'un jeu de barres en cuivre d'un mètre de long et que la température augmente de 50 degrés Celsius. En utilisant la valeur CTE, nous pouvons calculer l’expansion. L'expansion (ΔL) est donnée par la formule ΔL = α * L * ΔT, où α est le CTE, L est la longueur d'origine et ΔT est le changement de température. En branchant les chiffres, nous obtenons ΔL = 16,5 x 10^-6 * 1 * 50 = 0,000825 mètres ou 0,825 millimètres. Même si cela peut paraître minime, dans un système électrique complexe où des connexions précises sont essentielles, cela peut avoir un impact important.

Facteurs affectant la dilatation thermique des barres omnibus en cuivre

La dilatation thermique des jeux de barres en cuivre n'est pas seulement une simple fonction du changement de température et du CTE. Il existe quelques autres facteurs qui peuvent influencer l'expansion ou la contraction d'un jeu de barres.

• Composition de l'alliage: Le cuivre pur a un CTE spécifique, mais s'il est allié à d'autres éléments, le CTE peut changer. Par exemple, le laiton, qui est un alliage de cuivre et de zinc, a un CTE différent de celui du cuivre pur. Ainsi, si votre jeu de barres en cuivre est constitué d'un alliage, vous aurez besoin de connaître le CTE spécifique de cet alliage pour prédire avec précision sa dilatation thermique.
• Forme et taille en coupe transversale: La forme et la taille du jeu de barres peuvent également affecter sa dilatation thermique. Une barre omnibus avec une section plus grande peut se dilater différemment par rapport à une barre plus fine. De plus, la forme (par exemple rectangulaire, circulaire) peut influencer la façon dont l'expansion est répartie le long du jeu de barres.
• Conditions d'installation: La manière dont le jeu de barres est installé compte beaucoup. S'il est fixé de manière rigide aux deux extrémités, il subira plus de contraintes lors de l'expansion par rapport à un jeu de barres doté d'une certaine flexibilité dans son montage. Des techniques d'installation appropriées, telles que l'utilisation de joints de dilatation ou de connexions flexibles, peuvent aider à s'adapter à la dilatation et à réduire les contraintes.

Gérer la dilatation thermique des barres omnibus en cuivre

Alors, comment gérer la dilatation thermique des jeux de barres en cuivre pour garantir la fiabilité des systèmes électriques ? Voici quelques stratégies courantes :

• Concevoir pour l'expansion: Lors de la conception d'un système électrique avec des jeux de barres en cuivre, les ingénieurs doivent tenir compte des changements de température attendus et de la dilatation qui en résulte. Cela peut impliquer de laisser un peu d'espace supplémentaire dans l'installation ou d'utiliser des jeux de barres plus longs pour permettre une expansion sans provoquer de contraintes excessives.
• Utilisation de joints de dilatation: Les joints de dilatation sont des connecteurs flexibles qui peuvent être installés dans le système de jeu de barres. Ces joints peuvent absorber la dilatation et la contraction des jeux de barres, réduisant ainsi les contraintes sur les connexions et autres composants.

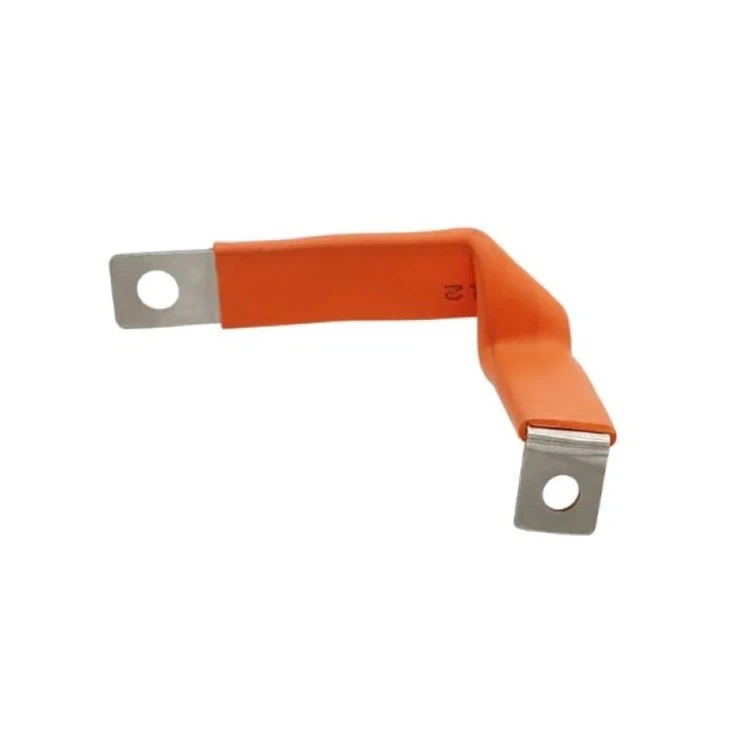

• Sélection du bon type de jeu de barres: Selon l'application, différents types de barres omnibus en cuivre peuvent être plus adaptés. Par exemple, si un système subit des changements de température fréquents et importants, vous souhaiterez peut-être envisagerBarre omnibus en cuivre flexible et solideouBarres omnibus flexibles laminées en cuivre. Ces jeux de barres flexibles peuvent mieux s'adapter à la dilatation et à la contraction thermique par rapport aux jeux de barres rigides.

Applications et dilatation thermique

Jetons un coup d'œil à quelques applications spécifiques pour lesquelles la compréhension de la dilatation thermique des barres omnibus en cuivre est cruciale.

• Systèmes de distribution d'énergie: Dans les grands panneaux de distribution électrique, les barres omnibus en cuivre transportent des courants élevés, qui génèrent une chaleur importante. À mesure que la température augmente et que les jeux de barres se dilatent, s’ils ne sont pas correctement gérés, cela peut entraîner des connexions desserrées et des pannes de courant. C'est pourquoi une conception et une installation appropriées, tenant compte de l'expansion, sont indispensables.

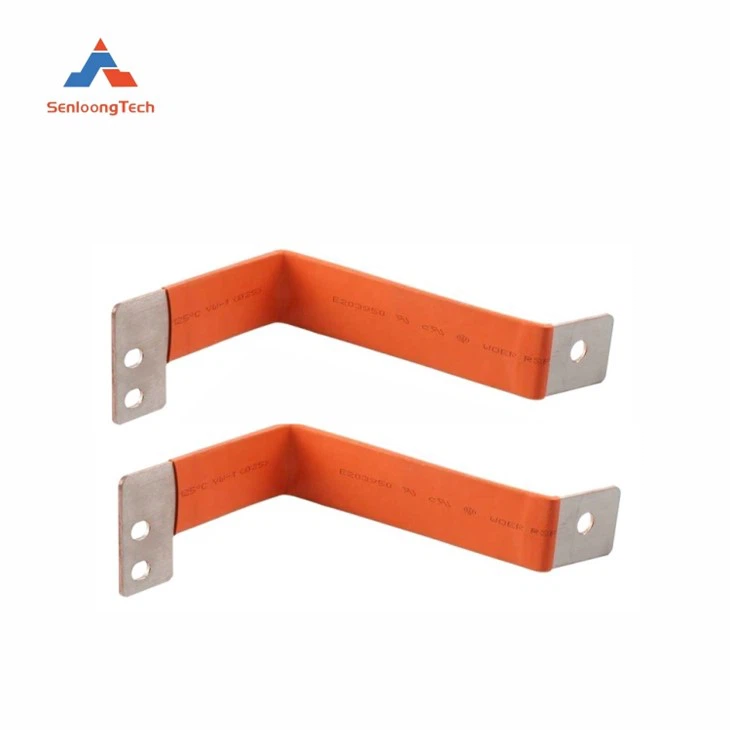

• Applications de batteries lithium-ion: Dans les batteries lithium-ion,Barre omnibus en cuivre pour batterie au lithium-ionsont utilisés pour connecter les cellules individuelles de la batterie. Pendant la charge et la décharge, la batterie génère de la chaleur, provoquant la dilatation et la contraction des barres omnibus. Assurer une bonne gestion thermique et gérer la dilatation est essentiel pour maintenir l’intégrité de la connexion de la batterie et éviter les problèmes de sécurité.

Conclusion

En conclusion, les caractéristiques de dilatation thermique des jeux de barres en cuivre constituent un aspect important à prendre en compte lors de la conception et de l’installation de systèmes électriques. En comprenant le CTE du cuivre, les facteurs qui affectent l'expansion et les stratégies pour y faire face, nous pouvons garantir la fiabilité et la sécurité de ces systèmes.

Si vous êtes à la recherche de jeux de barres en cuivre de haute qualité et que vous avez besoin de plus d'informations sur la façon de gérer la dilatation thermique dans votre application spécifique, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à faire les bons choix pour vos projets électriques. Que vous ayez besoinBarre omnibus en cuivre flexible et solide,Barres omnibus flexibles laminées en cuivre, ouBarre omnibus en cuivre pour batterie au lithium-ion, nous avons ce qu'il vous faut. Discutons de vos besoins et voyons comment nous pouvons travailler ensemble pour créer une solution électrique de premier ordre.

Références

• "Conducteurs électriques : propriétés et applications" par John Doe
• "Gestion thermique dans les systèmes électriques" par Jane Smith
• Spécifications du fabricant pour les jeux de barres en cuivre
